Hvorfor halvlederkeramiske komponenter krever høykostnadsrengjøring etter maskinering

Selv når presisjons keramiske halvlederkomponenter (som aluminiumoksid (Al₂O₃), silisiumnitrid (Si₃N₄) og silisiumkarbid (SiC)) oppnår en speillignende finish etter presisjonsmaskinering, kan de ikke distribueres direkte i kjernewafer-fabrikasjonsutstyr (f.eks. CVD-systemer, etsere).

I stedet må de gjennomgå en utrolig kompleks og kostbar ultra-ren renseprosess. Dette kravet er ikke bare drevet av halvlederindustriens "nulltoleranse"-politikk for waferforurensning, men også av de unike mikrostrukturelle egenskapene – nemlig den sprø naturen og den iboende porøsiteten – til avansert keramikk. Denne artikkelen gir et dypdykk i kjerneårsakene og tekniske barrierene bak de høye kostnadene ved rengjøring av halvlederkeramikk.

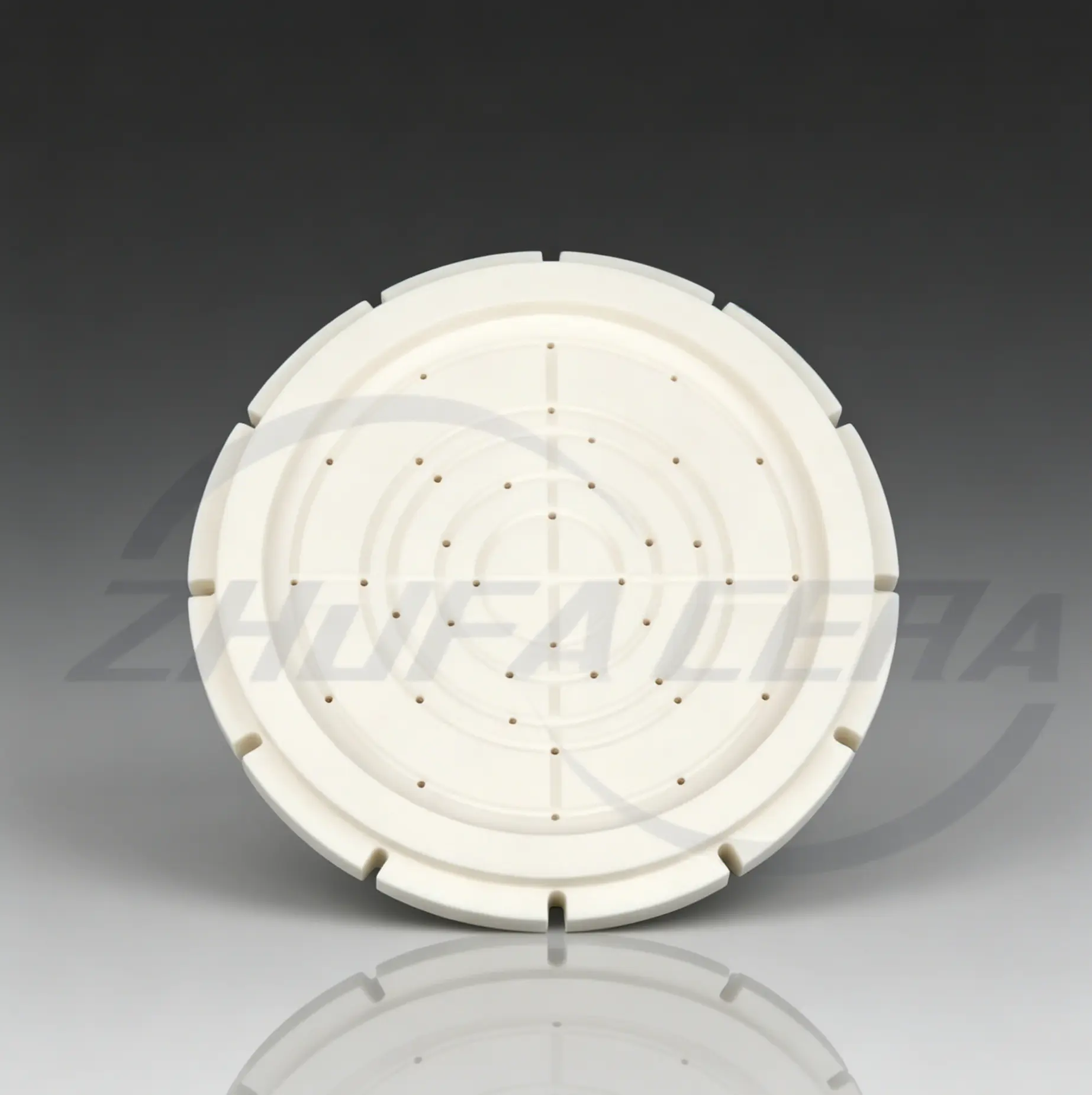

Representative halvleder keramiske komponenter

1. Trusselen om "mikroskopiske rester"

I avansert nodewafer-fabrikasjon (f.eks. 3nm, 5nm), kan selv sub-nanometer fysisk eller kjemisk forurensning føre til katastrofalt utbyttestap. Standard maskineringsprosesser – som dreiing, fresing, sliping og polering – etterlater tre primære typer kritiske forurensninger på den keramiske overflaten:

• Overgangsmetallioner (de mest dødelige): Slitasje fra skjæreverktøy i karbid og kontakt med inventar introduserer metallioner som kobber (Cu), jern (Fe), krom (Cr) og nikkel (Ni). Hvis disse ionene fordamper inne i vakuumkammeret og diffunderer inn i silisiumsubstratet, forringer de den elektriske ytelsen til halvlederenhetene, noe som forårsaker alvorlige lekkasjestrømmer eller dielektrisk sammenbrudd.
• Kjemiske og organiske mediumrester: Maskineringsvæsker, poleringspastaer, rustforebyggende oljer og kjølevæsker etterlater komplekse makromolekylære organiske stoffer. Når de utsettes for høyvakuum, høyintensitetsplasmamiljøet i et prosesskammer, gjennomgår disse organiske stoffene rask utgassing. Dette destabiliserer kammervakuumnivåer og kryssforurenser hele miljøet for waferbehandling.
• Sub-mikron partikler: Fint keramisk rusk og mikropulver genereres naturlig under maskinering. Selv en partikkel på 0,1 mikron (µm) som faller på en waferoverflate kan blokkere presise fotolitografiske kretser, og skape dødelige optiske skygger eller elektriske kortslutninger.

2. Materialegenskaper: Porøsitet og sprø mikrosprekker

I motsetning til tradisjonelle metaller, har avansert keramikk iboende mikrostrukturelle egenskaper som gjør dem svært utsatt for å fange opp forurensninger.

Mikroporøsitet og kapillærvirkning

Selv med sintring med isostatisk pressing (CIP) eller varmpressing (HP) med høy tetthet, vil mikrohull uunngåelig vedvare langs keramiske korngrenser og overflater. Under det høye trykket fra mekanisk maskinering blir skjærevæsker og oljer drevet dypt inn i disse mikroporene av intense kapillærkrefter. Konvensjonell overflatespyling fjerner bare overfladisk smuss; forurensninger fanget dypt inne i porene vil kontinuerlig sive ut senere under høyvakuum, høytemperaturverktøyoperasjoner.

Maskinering av stress og mikrosprekker

På grunn av den ekstreme hardheten og sprøheten til industriell keramikk, er mekanisk materialefjerning (spesielt sliping og polering) avhengig av mikrofrakturering. Dette etterlater et nettverk av sub-mikron, underjordiske mikrosprekker. Disse mikrosprekkene fungerer som ideelle lommer for å fange opp små partikler. Videre, under den raske termiske syklusen av halvlederprosessering, utvider og trekker disse sprekkene seg sammen, og fungerer som en "belg" som kontinuerlig driver ut fangede urenheter inn i kammeret.

3. Kostnadsdrivere: bryte ned prosessen og økonomiske barrierer

Rengjøring av halvlederkvalitet rettferdiggjør de høye kostnadene gjennom en kombinasjon av ultrarent kjemikalieforbruk, strenge miljøkontroller og kapitalkrevende metrologi.

Konklusjon og kommersiell verdi

Hvis en produsent forsøker å omgå eller kutte hjørner på denne dyre rengjøringsprosessen, vil en uberørt keramisk komponent fungere som en kronisk kilde til forurensning når den er installert inne i et prosesskammer for flere millioner dollar. Den resulterende forurensningen kan umiddelbart skrote en hel batch med høyverdi 12-tommers wafere, som koster hundretusenvis av dollar.

Derfor er høykostnads ultra-ren rengjøring av halvledere ikke et valgfritt kosmetisk trinn etter prosessering – det er et kritisk, ikke-omsettelig risikoreduserende og kvalitetsforsikring innenfor den strenge forsyningskjeden for halvledere.
