A keramisk underlag er en tynn, stiv plate laget av avanserte keramiske materialer - som aluminiumoksyd, aluminiumnitrid eller berylliumoksyd - brukt som det grunnleggende laget i elektronisk emballasje, strømmoduler og kretsenheter. Det er viktig fordi det kombinerer eksepsjonell termisk ledningsevne , elektrisk isolasjon og mekanisk stabilitet på måter som tradisjonelle polymer- eller metallsubstrater rett og slett ikke kan matche, noe som gjør det uunnværlig i EV, 5G, romfart og medisinsk industri.

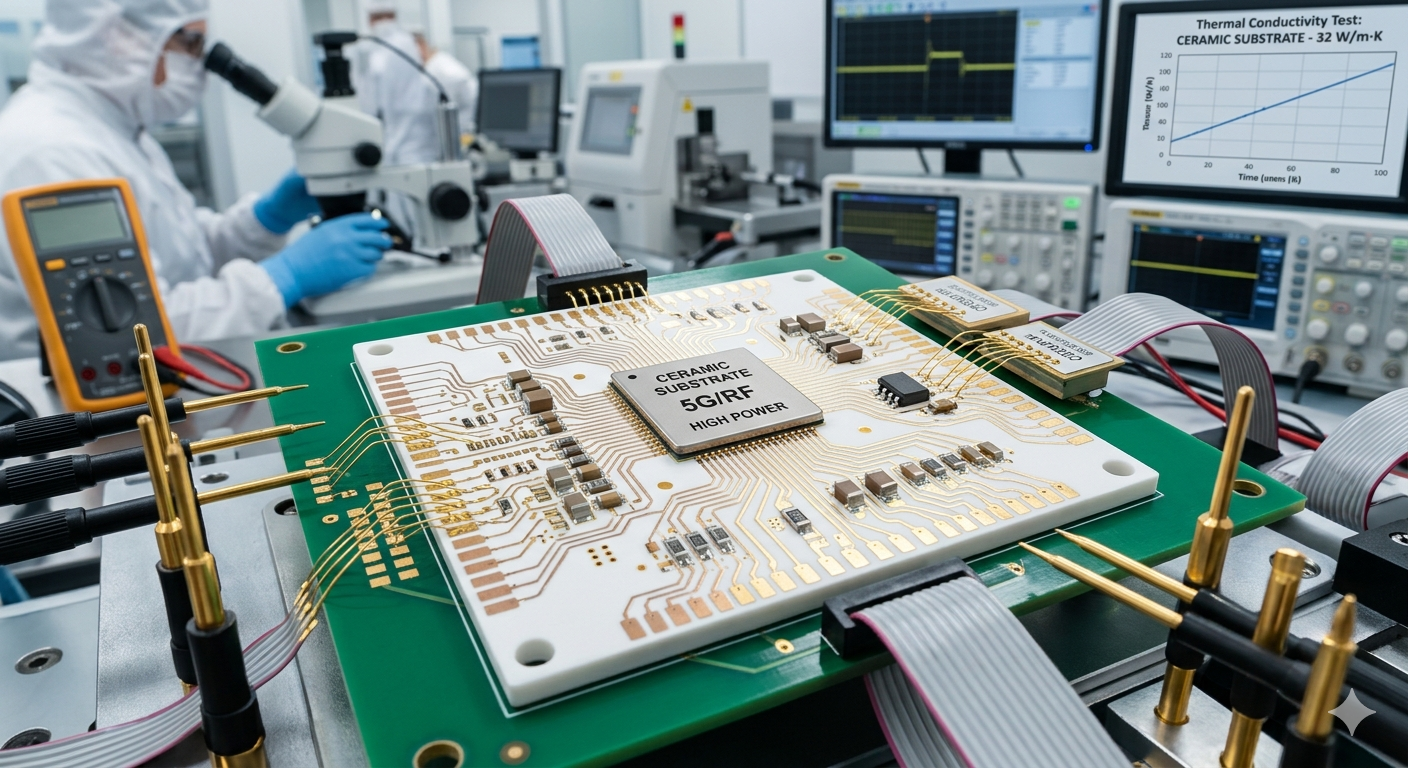

Hva er et keramisk substrat? En klar definisjon
A keramisk underlag fungerer som både en mekanisk støtte og et termisk/elektrisk grensesnitt i elektroniske systemer med høy ytelse. I motsetning til trykte kretskort (PCB) laget av epoksy-glass-kompositter, er keramiske underlag sintret fra uorganiske, ikke-metalliske forbindelser, noe som gir dem overlegen ytelse ved ekstreme temperaturer og under høyeffektsforhold.
Begrepet "substrat" i elektronikk refererer til grunnmaterialet som andre komponenter - transistorer, kondensatorer, motstander, metallspor - er avsatt eller bundet til. I keramiske underlag blir dette basislaget i seg selv en kritisk teknisk komponent i stedet for en passiv bærer.
Det globale markedet for keramiske substrater ble verdsatt til ca USD 8,7 milliarder i 2023 og er anslått å nå over USD 16,4 milliarder innen 2032 , drevet av den eksplosive veksten av elektriske kjøretøy, 5G-basestasjoner og krafthalvledere.
Nøkkeltyper av keramiske underlag: Hvilket materiale passer til bruken din?
De mest brukte keramiske substratmaterialene tilbyr hver sin distinkte avveining mellom kostnad, termisk ytelse og mekaniske egenskaper. Å velge riktig type er avgjørende for systemets pålitelighet og lang levetid.
1. Alumina (Al2O3) keramisk substrat
Alumina er det mest brukte keramiske substratmaterialet , som står for over 60 % av det globale produksjonsvolumet. Med en termisk ledningsevne på 20–35 W/m·K , det balanserer ytelse og rimelighet. Renhetsnivåer varierer fra 96 % til 99,6 %, med høyere renhet som gir bedre dielektriske egenskaper. Det er mye brukt i forbrukerelektronikk, bilsensorer og LED-moduler.
2. Aluminiumnitrid (AlN) keramisk substrat
AlN keramiske underlag gir den høyeste varmeledningsevnen blant mainstream alternativer, nå 170–230 W/m·K — nesten 10× av aluminiumoksid. Dette gjør dem ideelle for laserdioder med høy effekt, IGBT-moduler i elektriske kjøretøy og RF-effektforsterkere i 5G-infrastruktur. Avveiningen er betydelig høyere produksjonskostnader sammenlignet med alumina.
3. Silisiumnitrid (Si₃N₄) keramisk substrat
Silisiumnitridsubstrater utmerker seg i mekanisk seighet og bruddmotstand , noe som gjør dem til det foretrukne valget for motorkraftmoduler som er utsatt for termisk sykling. Med en termisk ledningsevne på 70–90 W/m·K og en bøyestyrke som overstiger 700 MPa , Si₃N₄ overgår AlN i vibrasjonstunge miljøer som EV-drivlinjer og industrielle omformere.
4. Beryllium Oxide (BeO) Keramisk Substrat
BeO-substrater gir eksepsjonell varmeledningsevne på 250–300 W/m·K , den høyeste av noen oksidkeramikk. Imidlertid er berylliumoksidpulver giftig, noe som gjør produksjonen farlig og bruken er strengt regulert. BeO finnes først og fremst i militære radarsystemer, romfartsavionikk og høyeffekts rørforsterkere for reisebølger.
Sammenligning av keramisk substratmateriale
| Materiale | Termisk ledningsevne (W/m·K) | Flexural Strength (MPa) | Relativ kostnad | Primære applikasjoner |
| Alumina (Al₂O₃) | 20–35 | 300–400 | Lavt | Forbrukerelektronikk, lysdioder, sensorer |
| Aluminiumnitrid (AlN) | 170–230 | 300–350 | Høy | EV-strømmoduler, 5G, laserdioder |
| Silisiumnitrid (Si₃N₄) | 70–90 | 700–900 | Middels-Høy | Invertere for biler, trekkdrev |
| Beryllium Oxide (BeO) | 250–300 | 200–250 | Veldig høy | Militær radar, romfart, TWTAer |
Bildetekst: Sammenligning av de fire primære keramiske substratmaterialene etter termisk ytelse, mekanisk styrke, kostnad og typisk sluttbruk.
Hvordan produseres keramiske underlag?
Keramiske underlag produseres gjennom en flertrinns sintringsprosess som forvandler råpulver til tette, nøyaktig dimensjonerte plater. Å forstå produksjonsflyten hjelper ingeniører med å spesifisere toleranser og overflatebehandlinger riktig.
Trinn 1 – Tilberedning og blanding av pulver
Høyrent keramisk pulver blandes med organiske bindemidler, myknere og løsemidler for å lage en slurry. Renhetskontroll på dette stadiet påvirker direkte den dielektriske konstanten og termisk ledningsevne til det ferdige substratet.
Trinn 2 – Tapestøping eller tørrpressing
Oppslemmingen støpes enten til tynne plater (tapestøping, for flerlags substrater) eller uniaksialt presset til grønne presser. Tape støping produserer lag så tynne som 0,1 mm , som muliggjør LTCC (Lavt Temperature Co-fired Ceramic) flerlagsstrukturer brukt i RF-moduler.
Trinn 3 – Avbinding og sintring
Den grønne kroppen varmes opp til 1600–1800°C i kontrollerte atmosfærer (nitrogen for AlN for å hindre oksidasjon) for å brenne av organiske bindemidler og fortette de keramiske kornene. Dette trinnet bestemmer endelig porøsitet, tetthet og dimensjonsnøyaktighet.
Trinn 4 – Metallisering
Ledende spor påføres ved å bruke en av tre hovedteknikker: DBC (Direct Bonded Copper) , AMB (Active Metal Brazing) , eller tykkfilmstrykk med sølv/platinapastaer. DBC dominerer innen kraftelektronikk fordi den binder kobber direkte til keramikk ved den eutektiske temperaturen (~1065 °C), og skaper en robust metallurgisk skjøt uten lim.
Keramisk substrat vs. andre substrattyper: En direkte sammenligning
Keramiske underlag utkonkurrerer FR4 PCB og metallkjerne PCB ved høye effekttettheter , selv om de har høyere enhetskostnader. Riktig underlag avhenger av driftstemperatur, effekttap og krav til pålitelighet.
| Eiendom | Keramisk substrat | FR4 PCB | Metal-Core PCB (MCPCB) |
| Termisk ledningsevne (W/m·K) | 20–230 | 0,3–0,5 | 1–3 |
| Maks driftstemperatur (°C) | 350–900 | 130–150 | 140–160 |
| Dielektrisk konstant (ved 1 MHz) | 8–10 (Al₂O₃) | 4,0–4,7 | ~4,5 |
| CTE (ppm/°C) | 4–7 | 14–17 | 16–20 |
| Relativ materialkostnad | Høy | Lavt | Middels |
| Hermetisk forsegling | Ja | Nei | Nei |
Bildetekst: Head-to-head sammenligning av keramiske substrater mot FR4 PCB og metallkjerne PCB på tvers av viktige termiske, elektriske og kostnadsparametere.
Hvor brukes keramiske underlag? Viktige industriapplikasjoner
Keramiske underlag brukes overalt hvor krafttetthet, pålitelighet og ekstreme temperaturer eliminerer polymeralternativer. Fra batteristyringssystemet i en EV til transceiveren inne i en satellitt, dukker keramiske underlag opp i en bemerkelsesverdig bredde av bransjer.
- Elektriske kjøretøy (EV): AlN- og Si₃N₄-substrater i IGBT/SiC-kraftmoduler håndterer vekselrettertap og tåler 150 000 termiske sykluser over kjøretøyets levetid. En typisk EV-trekkomformer inneholder 6–12 keramiske substratbaserte kraftmoduler.
- 5G telekommunikasjon: LTCC flerlags keramiske substrater muliggjør miniatyriserte RF-frontend-moduler (FEM) som opererer ved millimeterbølgefrekvenser (24–100 GHz) med lavt signaltap og stabile dielektriske egenskaper.
- Industriell kraftelektronikk: Kraftige motordrev og solcelle-omformere er avhengige av DBC-keramiske underlag for å spre hundrevis av watt per modul kontinuerlig.
- Luftfart og forsvar: BeO- og AlN-substrater tåler -55°C til 200°C sykling i flyelektronikk, rakettstyringselektronikk og fasede radarsystemer.
- Medisinsk utstyr: Biokompatible aluminiumoksydsubstrater brukes i implanterbare defibrillatorer og høreapparater der hermetisitet og langsiktig stabilitet ikke kan diskuteres.
- Høyeffekt LED-er: Alumina keramiske substrater erstatter FR4 i LED-arrayer med høy luminans for stadionbelysning og hagebruksvekstlys, noe som muliggjør overgangstemperaturer under 85 °C ved 5W per LED.
DBC vs. AMB keramiske substrater: Forstå metalliseringsforskjellen
DBC (Direct Bonded Copper) og AMB (Active Metal Brazing) representerer to fundamentalt forskjellige tilnærminger til å binde kobber til keramikk , hver med distinkte styrker for spesifikk krafttetthet og termiske sykluskrav.
I DBC er kobberfolie bundet til alumina eller AlN ved ~1065 °C via et kobber-oksygen-eutektikum. Dette gir et veldig tynt bindingsgrensesnitt (i hovedsak null klebelag), som gir utmerket termisk ytelse. DBC på AlN kan føre strømtettheter over 200 A/cm² .
AMB bruker aktive loddelegeringer (typisk sølv-kobber-titan) for å binde kobber til Si₃N4 ved 800–900°C. Titanet reagerer kjemisk med den keramiske overflaten, noe som muliggjør binding av kobber til nitridkeramikk som ikke kan DBC-behandles. AMB-substrater på Si₃N₄ viser overlegen kraftsykling-pålitelighet – over 300 000 sykluser ved ΔT = 100 K — noe som gjør dem til bransjestandarden for trekkomformere til biler.
Nye trender innen keramisk substratteknologi
Tre nye trender er å omforme keramisk substratdesign : skiftet til halvledere med brede båndgap, 3D-innebygd emballasje og bærekraftsdrevet produksjon.
Halvledere med brede bånd (SiC og GaN)
SiC MOSFET-er og GaN HEMT-er bytter ved frekvenser på 100 kHz–1 MHz , genererer varmestrømmer over 500 W/cm². Dette presser kravene til termisk styring utover hva tradisjonelle alumina-substrater kan håndtere, og driver rask bruk av AlN- og Si₃N₄-keramiske substrater i neste generasjons kraftmoduler.
3D heterogen integrasjon
LTCC flerlags keramiske substrater muliggjør nå 3D-integrasjon av passive komponenter (kondensatorer, induktorer, filtre) direkte i substratlagene, noe som reduserer komponentantallet med opptil 40 % og krympende modulfotavtrykk – avgjørende for neste generasjons fase-array-antenner og bilradar.
Grønne produksjonsprosesser
Trykkassisterte sintringsteknikker som gnistplasmasintring (SPS) reduserer fortettingstemperaturene med 200–300°C og behandlingstid fra timer til minutter, noe som reduserer energiforbruket i AlN-substratproduksjonen med anslagsvis 35 %.
Ofte stilte spørsmål om keramiske underlag
Q1: Hva er forskjellen mellom et keramisk substrat og et keramisk PCB?
Et keramisk PCB er et ferdig kretskort bygget på et keramisk underlag. Selve det keramiske underlaget er det nakne grunnmaterialet - den stive keramiske platen - mens et keramisk PCB inkluderer metalliserte spor, vias og overflatebehandlinger klare for komponentmontering. Alle keramiske PCB bruker keramiske underlag, men ikke alle keramiske underlag blir PCB (noen brukes utelukkende som varmespredere eller mekaniske bærere).
Q2: Kan keramiske underlag brukes med blyfrie loddeprosesser?
Ja. Keramiske underlag med nikkel/gull (ENIG) eller nikkel/sølv overflatefinish er fullt kompatible med SAC (tinn-sølv-kobber) blyfrie loddelegeringer. Keramikkens termiske masse og CTE må tas med i reflow-profilering for å forhindre sprekkdannelse under rask termisk opptrapping. En typisk sikker rampehastighet er 2–3 °C per sekund for aluminasubstrater.
Spørsmål 3: Hvorfor har keramiske underlag bedre CTE-tilpasning til silisium enn FR4?
Silisium har en CTE på ~2,6 ppm/°C. Aluminas CTE er ~6–7 ppm/°C, og AlN er ~4,5 ppm/°C – begge vesentlig nærmere silisium enn FR4s 14–17 ppm/°C. Denne misforholdsreduksjonen minimerer tretthet av loddeledd og dyse-feste under termisk syklus, og forlenger direkte levetiden til krafthalvlederpakker fra tusenvis til hundretusenvis av sykluser.
Q4: Hvor tykke er typiske keramiske underlag?
Standard tykkelser varierer fra 0,25 mm til 1,0 mm for de fleste kraftelektronikkapplikasjoner. Tynnere underlag (0,25–0,38 mm) reduserer termisk motstand, men er mer skjøre. Høyeffekt DBC-substrater er vanligvis 0,63 mm til 1,0 mm tykke. LTCC flerlagssubstrater for RF-applikasjoner kan variere fra 0,1 mm per tapelag opp til flere millimeters total stabelhøyde.
Spørsmål 5: Hvilke overflatefinishalternativer er tilgjengelige for keramiske underlag?
Vanlige metalliseringsoverflater inkluderer: bart kobber (for umiddelbar dysefesting eller lodding), Ni/Au (ENIG - mest vanlig for kompatibilitet med trådbinding), Ni/Ag (for blyfri lodding) og sølv- eller platinabaserte tykke filmer for motstandsnettverk. Valget avhenger av bindingsmetode (trådbinding, flip-chip, lodding) og hermetisitetskrav.
Konklusjon: Er et keramisk underlag riktig for bruken din?
Et keramisk underlag er det riktige valget når termisk ytelse, langsiktig pålitelighet og driftstemperatur overstiger mulighetene til polymeralternativer. Hvis applikasjonen din involverer effekttettheter over 50 W/cm², driftstemperaturer over 150°C, eller mer enn 10 000 termiske sykluser i løpet av levetiden, vil et keramisk substrat – enten alumina, AlN eller Si₃N₄ – levere pålitelighet som FR4 eller MCPCBer strukturelt ikke kan.
Nøkkelen er materialvalg: bruk alumina for kostnadssensitive, moderate applikasjoner; AlN for maksimal termisk spredning; Si₃N₄ for vibrasjon og holdbarhet ved kraftsyklus; og BeO kun der regelverket tillater det og det ikke finnes noe alternativ. Med kraftelektronikkmarkedet akselerert gjennom EV-adopsjon og 5G-utrulling, keramisk underlags vil bare bli mer sentral i moderne elektronikkteknikk.
Ingeniører som spesifiserer underlag bør be om materialdatablad for termisk ledningsevne, CTE og bøyestyrke, og validere metalliseringsalternativer mot deres lodde- og limingsprosesser. Prototypetesting over det forventede termiske syklusområdet er fortsatt den mest pålitelige prediktoren for feltytelse.
