Hvordan forbedre overflateruheten til waferbæreren gjennom den keramiske speilslipeprosessen?

2026-07-25

I forsyningskjeden for halvlederproduksjon og presisjonsbehandling er waferbæreren den kjernestøttende komponenten, og overflatekvaliteten bestemmer direkte waferens bindingsnøyaktighet, vakuumadsorpsjonsflathet og totale prosessutbytte. For innkjøpsbeslutningstakere og ingeniører i inn- og utland som er ansvarlige for halvlederutstyr, fotolitografi eller etsemoduler, på jakt etter evnen til stabilt å levere overflatefinish på nanometernivå (som f.eks. Ra ≤ 0,02 μm ) leverandører er nøkkelen til å sikre høy ytelse av utstyr.

Enten det er høyrent aluminiumoksyd, silisiumkarbid eller silisiumnitrid, har avansert keramikk “ Hard, sprø og vanskelig å behandle ” typiske egenskaper. Tradisjonell mekanisk sliping kan lett føre til mikrosprekker på overflaten, kantskader og skader under overflaten, som ofte blir en kilde til partikkelforurensning i rene rom. For å møte halvlederkundenes strenge standarder for overflateintegritet, ruller de beste keramikkprodusentene ut “ Duktilt domene (plast) sliping ” og relaterte avanserte teknologier.

1. Realiserer duktilt domene sliping og kompositt hjelpeteknologi

For å oppnå effekter på speilnivå og samtidig sikre strukturell styrke, bruker prosesseringsenden hovedsakelig følgende to banebrytende teknologier, som også er viktige indikatorer for anskaffelser for å evaluere leverandørenes teknologiske modenhet:

Lag en ELID Elektrolytisk sliping på nett: Bruk en metallbundet (som støpejern eller bronsebase) diamantslipeskive, og bruk en spesiell elektrolytisk enhet for å utføre sanntids mikroelektrolytisk sliping av slipeskiven under slipeprosessen. Elektrolysen løser kontinuerlig opp metallbindingen på overflaten, slik at de fine diamantslipekornene forblir skarpe og eksponerte, og unngår knusing og brudd forårsaket av passivering av slipeskiven.
Håndverk to Ultralyd vibrasjonsassistert sliping: Introduser høyfrekvent, mikroamplitude mekanisk vibrasjon til slipeskiven eller arbeidsstykkesystemet, noe som får slipepartiklene til å forårsake periodiske vibrasjoner på den keramiske overflaten. “ innvirkning - Mikroskjæring ” status. Dette reduserer skjærekraften og øyeblikkelig friksjonsvarme betraktelig, og undertrykker fullstendig makroskopisk avskalling og kantflising av korn.

2. Streng sikting og dressing av slipeskiver og slipemidler

Presisjonen til slipeverktøyet kartlegger og bestemmer den endelige mikromorfologien til arbeidsstykket:

Mikroslipemidler og presisjonsforbinding: I finslipestadiet, en diamantslipeskive med finere kornstørrelse (som f.eks W5 至 W10 enda finere kornet), og slipeskivens sirkulære utløp kontrolleres innenfor 1 μm innenfor, unngå Små slag etterlater spiralbearbeidingsmerker på den keramiske overflaten.
Multi-pass kompositt poleringsforbindelse: Speilsliping krever vanligvis mikron / Diamantslipepasta i nanoskala brukes til trinnvis overgangspolering for å eliminere mikroskopiske sprekker fullstendig og oppfylle integreringskravene til forurensningsfrie rene rom.

Tre. Ultimativ kontroll over slipebevegelsesparametere og maskinverktøysystemer

Mikron skjæredybde og lave matehastigheter: Kontroller strengt dybden av et enkelt kutt til nivået under mikron ( 0,5 ~ 2 μm/pass ), som tvinger materialet til å gjennomgå mikroskopisk plastisk reologi i stedet for desintegrering, og samtidig, kombinert med lave matehastigheter, unngår man mikrovibrasjonsmerker forårsaket av øyeblikkelige skjærekraftsvingninger.
Maskinverktøy med ultrahøy stivhet og miljøvennlig kjøling: Ultrapresisjons overflateslipere som bruker høydempende materialer (som granitt eller høyfast støpejernsseng), kombinert med høyflytende, høytrykks presisjonskjølevæske, kan vaske bort fint slipeavfall i tide for å forhindre sekundære riper, og sikre at hver bæreplate som leveres til kjøperen har nesten perfekt renhet og jevnhet.

Fire. Typisk produktdeling

I avansert prosess-halvlederutstyr, i tillegg til wafer-bæreren, er mange funksjonelle kjernekomponenter også avhengige av speilslipingsteknologi for å bryte gjennom grensene for fysisk ytelse. Følgende er en grundig analyse av de tekniske egenskapene, materialvalg og nøkkelindikatorer for speilbehandling av fire typer høyteknologiske barriere keramiske strukturdeler:

1. Halvleder elektrostatisk chuck ( ESC ) Keramisk dielektrisk lag og bærersubstrat

Vanlige materialer: 99,9 % Høyrent aluminiumoksyd eller sintret silisiumkarbid.

Viktige tekniske indikatorer: overflateruhet Ra ≤ 0,015 μm , flathet ≤ 3 μm (fullformat), parallellisme < 5 μm 。

Teknisk verdi og nødvendighet av speilsliping: Den elektrostatiske chucken må bruke Coulomb-kraft eller Johnson-kraft under arbeid. - Rabe ック( J-R ) effekt adsorberer silisiumskiver sterkt. Hvis det er mikroskopiske ruheter eller mikrosprekker på den bærende overflaten, er det lett å forårsake lokal luftgap-mikroutladning under høyspenning på flere tusen volt, og dermed bryte ned det dielektriske laget og skade waferen. Pass ELID Den sammensatte prosessen med ultrapresisjon speilsliping og kjemisk maskinpolering kan fullstendig eliminere skader under overflaten og sikre jevn varmeledning på baksiden og påliteligheten til høyspentisolasjon.

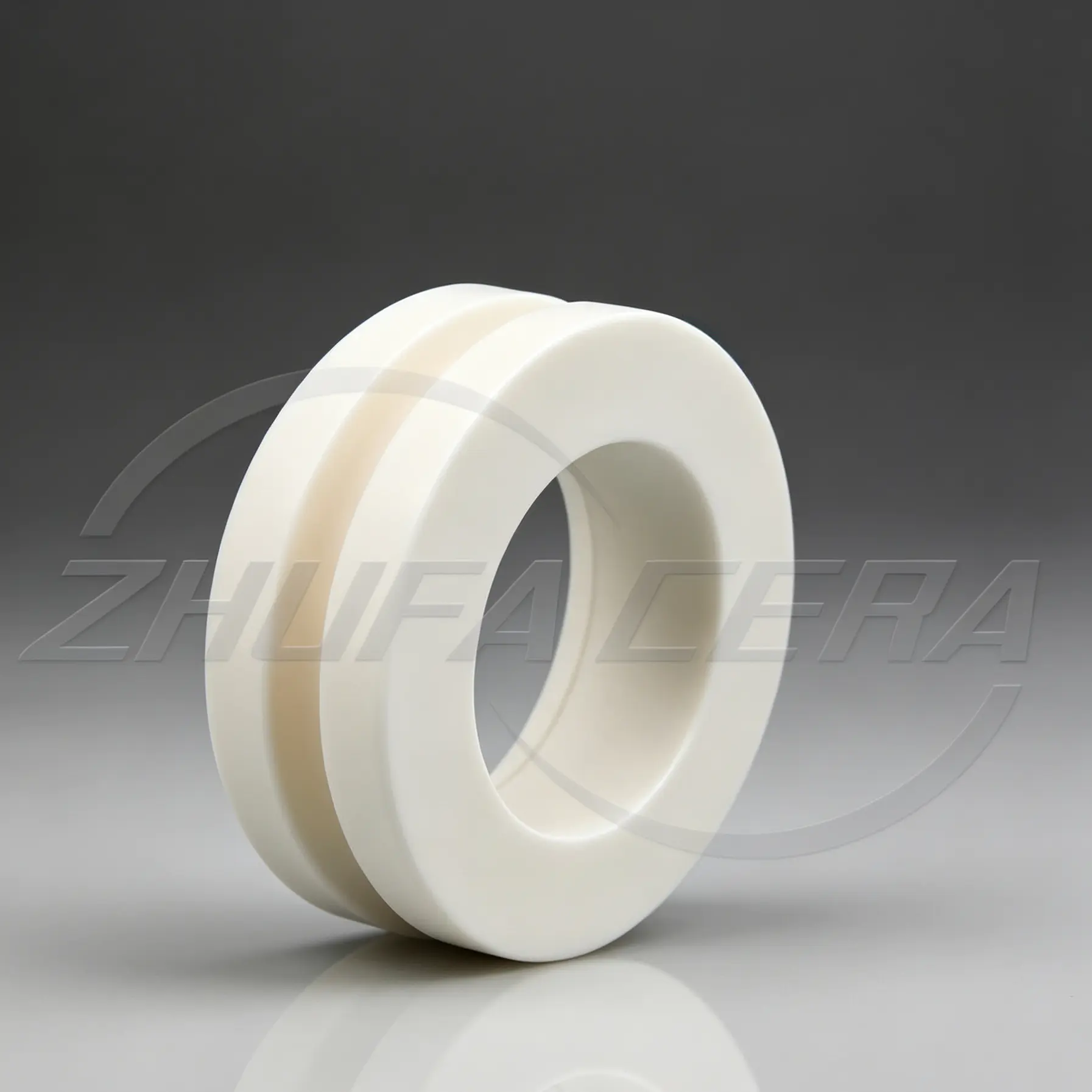

[Kjernestrukturdiagram]

Ra ≤ 0,02 μm

2. Reaksjonskammer plasmaetsing fokuseringsring

Vanlige materialer: Enkelfase sintret silisiumkarbid med høy renhet eller kvartserstatning med høy tetthet silisiumnitrid 。

Viktige tekniske indikatorer: Fuges flathet ≤ 5 μm , sidevegg og trinn overflatefinish Ra ≤ 0,05 μm 。

Teknisk verdi og nødvendighet av speilsliping: Fokusringen omgir silisiumplaten og er direkte utsatt for sterk fluor / bombardert av klorbasert plasma. Overdreven mikroskopisk ruhet vil øke hastigheten på plasmakjemisk erosjon og produsere eksfolierede partikler som forurenser waferen. Presisjonssliping kan optimere korngrensebindingstilstanden, redusere mikroskopisk spenningskonsentrasjon og betydelig forlenge levetiden i etsehulen.

[Kjernestrukturdiagram]

Ra ≤ 0,02 μm

3. Keramisk referanselinjal for fotolitografimaskiner

Vanlige materialer: Null termisk ekspansjon Krystallisert glasskeramikk 或 Varmpresset silisiumkarbid med høy stivhet.

Viktige tekniske indikatorer: lineær ekspansjonskoeffisient < 1,0×10⁻⁶/K , overflateruhet Ra ≤ 0,01 μm , når den lokale flatheten sub-mikronnivå.

Teknisk verdi og nødvendighet av speilsliping: Som kjernen for optisk justering og posisjonering har disse komponentene nulltoleranse for termisk deformasjon og geometriske feil. Ultralydassistert sliping og sliping på nanonivå sikrer skarpheten og den langsiktige geometriske stabiliteten til den graverte linjereferansen, som direkte bestemmer overleggsnøyaktigheten til litografimaskinen.

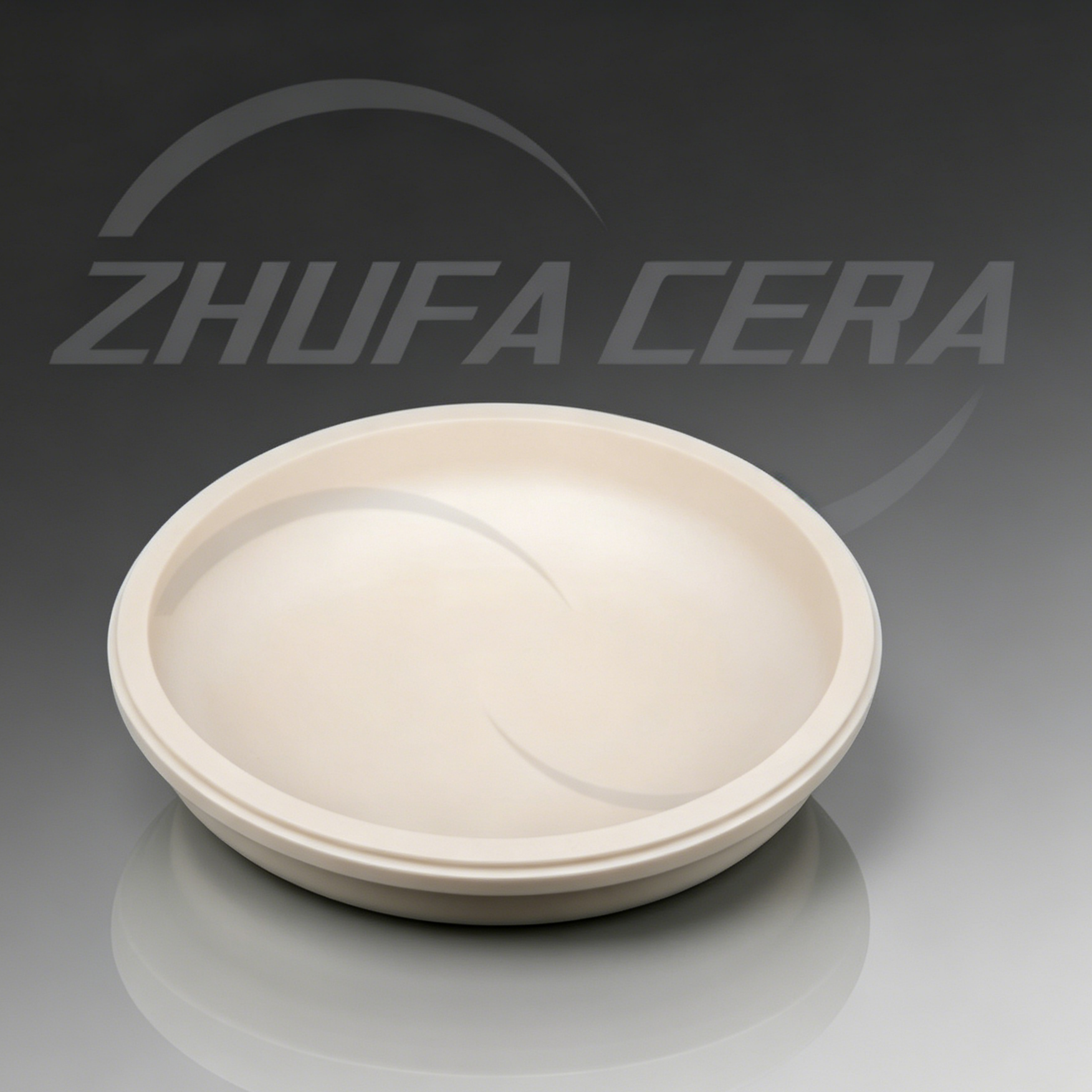

[Kjernestrukturdiagram]

Ra ≤ 0,02 μm

4. Halvleder ultra-presisjon luftbærende styreskinner og glidere

Vanlige materialer: Høytetthet alumina keramikk ( Al203 ) eller reaksjonssintret silisiumkarbid.

Viktige tekniske indikatorer: Føringsflatens retthet ≤ 1 μm / 300 mm , overflateruhet Ra ≤ 0,02 μm , hardhet HRA > 88 。

Teknisk verdi og nødvendighet av speilsliping: Luftfilmen i mikronskala brukes mellom luftlagerets styreskinne og luftlageret for å oppnå friksjonsfri opphengsbevegelse. Hvis det er knivmerker eller krusninger på mikronnivå på arbeidsflaten til styreskinnen, vil det direkte forårsake luftfilmturbulens, vibrasjoner og “ krype ” fenomen. Den ekstremt høye overflatetettheten og ekstremt lave friksjonskoeffisienten som følge av speilsliping er forutsetningene for å realisere høyhastighets og jevn bevegelse av CNC-posisjoneringsplattformer i nanoskala.

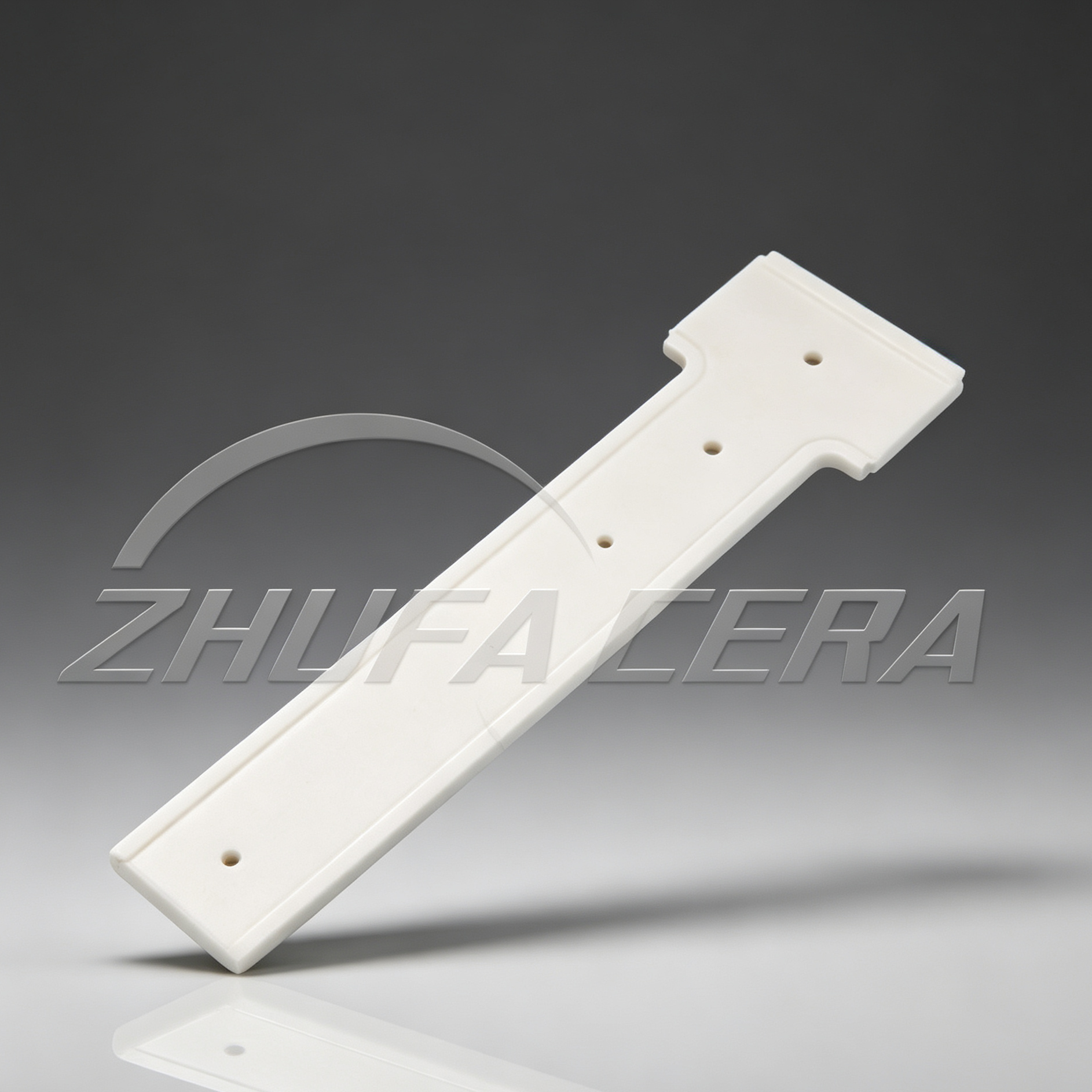

[Kjernestrukturdiagram]

Ra ≤ 0,02 μm

5. Hvordan velge en pålitelig leverandør av presisjonskeramikk?

For innkjøpsbeslutningstakere, når de evaluerer leverandører av strukturell keramikk av halvledere, bør de i tillegg til å gjennomgå grunnleggende behandlingstilbud også fokusere på å trenge inn i følgende tre kjerneindikatorer for forsyningskjeden:

1. Behandle lukket sløyfe og kjerneutstyr: Kontroller om leverandøren har ELID Elektrolytiske slipemaskiner på nett, hjelpemaskiner for ultralyd og et komplett sett med produksjonslinjer for sliping og polering i nanoskala kan unngå toleranseakkumulering og kvalitetskontroll forårsaket av flere outsourcingsprosesser.

2. Deteksjons- og sporbarhetsfunksjoner: Leverandører er pålagt å levere hvitt lys interferometre, høypresisjon tredimensjonale koordinatmåleinstrumenter og helium massespektrometri lekkasjedeteksjonsrapporter for å sikre at komponenter som bæreplater og elektrostatiske chucker levert i hver batch er i samsvar med Ra ≤ 0,02 μm Og det er ingen strenge standarder for mikrosprekker.

3. Teknisk tilpasning og feilanalysestøtte: Vurder om det tekniske teamet kan bistå med matching av materialkvalitet og strukturell optimeringsdesign basert på arbeidsmiljøet som tilbys av kunden (som spesifikk plasmakonsentrasjon, krav til høyspenningsisolasjon).

Hvis du leter etter en pålitelig partner som kan tilby skreddersydd, høypresisjon halvlederstrukturkeramikk og kjernekomponenter som waferbærere og elektrostatiske chucker, kan du gjerne kontakte oss for detaljerte materialdatablader og tilpassede løsninger.
