Valgveiledning for industriell keramikk | Tørrpressing vs. varmpressing, hvordan velge nøyaktig?

2026-04-14

Innenfor avansert produksjon og industrielle presisjonskomponenter, Industriell keramikk Bare på grunn av det Høy temperaturbestandighet, slitestyrke, korrosjonsbestandighet, utmerket isolasjon Med uerstattelige egenskaper er det blitt et kjernemateriale som kan erstatte metaller og plast. Nøkkelen til å bestemme den endelige ytelsen, kostnadene og leveringstiden for keramiske komponenter er først og fremst, Støpeprosess . Mot hovedstrømmen av markedet tørrpressstøping med Varmpresseforming Med de to store tekniske banene, hvordan kan B-side kunder nøyaktig velge produkter basert på deres egne produktbehov? Denne artikkelen gir deg en grundig analyse av prosessprinsipper, kjernefunksjoner, aktuelle scenarier og utvalgslogikk.

1. Fullstendig analyse av de to viktigste prosessprinsippene og kjerneegenskapene

1. Tørrpressstøping: et standardisert valg for effektiv masseproduksjon

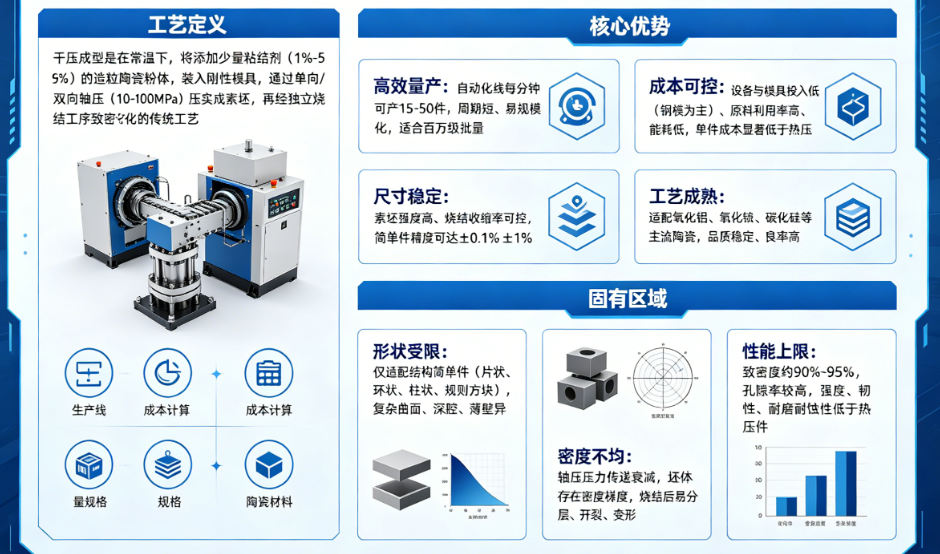

prosessdefinisjon Tørrpressstøping er normal temperatur Tilsett deretter en liten mengde bindemiddel (1%-5%) til det granulerte keramiske pulveret, legg det i en stiv form og før det gjennom Enveis/toveis aksialt trykk (10-100 MPa) Det er en tradisjonell prosess med å komprimere til et emne og deretter fortette det gjennom en uavhengig sintringsprosess.

2. Varmpressing

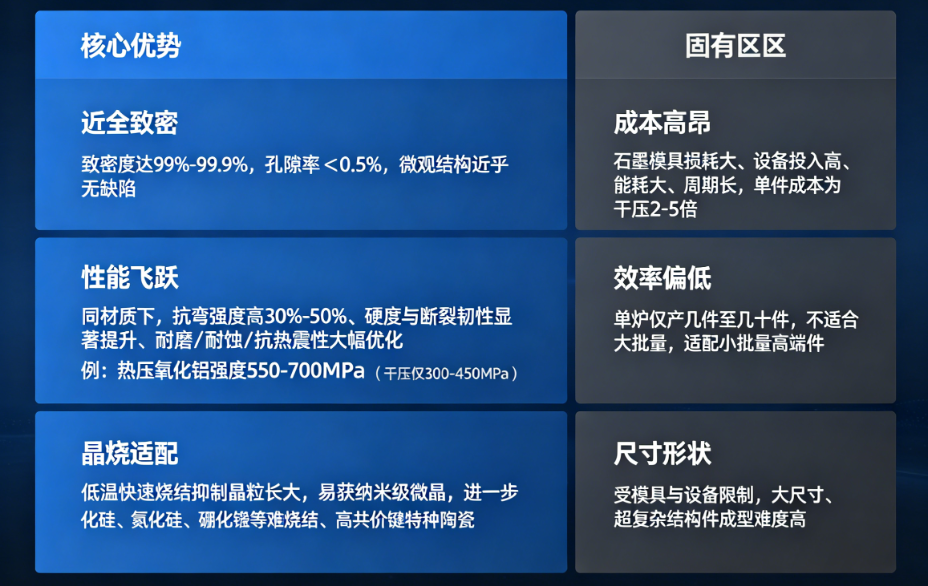

prosessdefinisjon Varmpressing er Integrert støping og sintring Avansert teknologi: in Vakuum / beskyttende atmosfære , legg pulveret i en høytemperaturbestandig form (hovedsakelig grafitt), og påfør det samtidig Høy temperatur (1400-2200 ℃) Høytrykk (20-40 MPa) pulveret fortettes raskt i den termoplastiske strømmen, og nesten helt tett keramikk dannes i ett trinn.

2. Tørrpressing vs varmpressing: Sammenligningstabell over kjernedimensjoner

Kontrastdimensjoner	tørrpressstøping	Varmpresseforming
Prosessprinsipp	normal temperatur轴压成型独立烧结	Høy temperatur og høytrykkssynkronisering, integrert støping og sintring
Tetthet	90%-95% teoretisk tetthet	99%-99,9% teoretisk tetthet
Mekaniske egenskaper	Styrke 300-450 MPa, gjennomsnittlig seighet	Styrke 550-1200 MPa, høy seighet og høy slitestyrke
Formtilpasning	Enkle strukturer (ark, ringer, søyler, blokker)	Enkel - middels kompleks, Ytelse først scene
Produksjonseffektivitet	Ekstremt høy (automatisert masseproduksjon)	Lav (liten batch / enkelt stykke tilpasning)
omfattende kostnad	Lav (utmerket mugg, energiforbruk, syklustid)	Høy (høye kostnader for former, utstyr og energiforbruk)
Gjeldende materialer	Alumina, zirkoniumoksid, vanlig silisiumkarbid	Silisiumnitrid, silisiumkarbid med høy tetthet, zirkoniumborid og annen spesiell keramikk
Typisk nøyaktighet	±0,1 %–±1 %	±0,05%-±0,5% (etterbehandling kan nå høyere)

3. Fem kjernevurderingsdimensjoner for valgbeslutninger

1. Se på krav til produktytelse (primær beslutning)

Velg tørrpressing: generelle industrielle scenarier, middels krav Styrke, slitestyrke, isolasjon, ingen ekstrem høy temperatur/høyt trykk/sterk korrosjon/høy påvirkning . Eksempler: vanlige mekaniske foringer, isolerende pakninger, konvensjonelle tetningsringer, halvlederkonstruksjonsdeler.

Velg varmpressing: ekstreme ytelsesscenarier, krav Ultra-høy styrke, høy seighet, nesten null porøsitet, ultra-slitasje- og korrosjonsmotstand, høy temperatur krypemotstand . Eksempler: luftfartskomponenter, avanserte skjæreverktøy, oljeboredyser, presisjonsdeler til bilmotorer, skuddsikker rustning, halvlederwafer-sugere.

2. Se på produktstrukturens kompleksitet

Velg tørrpressing: enkel struktur, regelmessig og symmetrisk, ingen dype hulrom, tynn vegg, underskjæring, kompleks buet overflate, veggtykkelse >1mm.
Velg varmpressing: strukturen er moderat kompleks og ytelseskravene er ekstremt høye (varm isostatisk pressing/sprøytestøping foretrekkes for komplekse deler).

3. Se på produksjonsbatchstørrelsen og kostnadene

Velg tørrpressing: store mengder på 100 000/million nivå, kostnadssensitiv, etterstreber høy kostnadsytelse og rask levering.
Velg varmpressing: liten batch / enkelt stykke / avansert tilpasning (ti til tusenvis av stykker), uavhengig av kostnad

Maksimer ytelse og levetid .

4. Se på materialsystemet

Velg tørrpressing: 95%/99% alumina, stabilisert zirkoniumoksid, vanlig silisiumkarbid og annen lettsintrende keramikk.
Velg varmpressing: silisiumnitrid, silisiumkarbid med høy tetthet, zirkoniumborid, gjennomsiktig keramikk og annen vanskelig å sintre, høyytelses spesialkeramikk.

5. Se på bruksbetingelsene

Velg tørrpressing: normal/middels temperatur, lav belastning, normal slitasje, generell korrosjon og ingen alvorlig termisk eller kuldesjokk.
Velg varmpressing: høy temperatur >1200 ℃, høy belastning, sterk slitasje, sterk korrosjon, rask avkjøling og rask oppvarming, høyt vakuum
Vent Tøffe arbeidsforhold .

4. Oppsummering: Det er ingen god eller dårlig prosess, tilpasning er det beste.

tørrpressstøping Ja Effektiv, rimelig, standardisert masseproduksjon førstevalg, tilpasning Stort parti, enkel struktur, generell ytelse Industrielle keramiske deler er den vanlige grunnleggende teknologien i dagens produksjonsindustri. Varmpresseforming Ja Bryt gjennom ytelsesgrenser og takle ekstreme arbeidsforhold hardcore løsning til høyere kostnad i bytte mot Nesten fullt tett, supersterk mekanikk, superlang levetid , er kjernevalget for avansert produksjon og spesielle scenarier.

Som B-sideleverandør av industriell keramikk anbefaler vi at du: Avklar først de fem kjernekravene for produktytelse, struktur, batchstørrelse, kostnad og arbeidsforhold, og match deretter den tilsvarende prosessen .必要时可提供样品与技术方案，通过小批量试产验证，确保选型精准、性价比最优。

Å velge riktig støpeprosess er å legge et solid grunnlag for produktets ytelse og pris.

PREV：Tre kjernereferansestandarder for valg av presisjons keramiske deler i offline butikker NESTE：Hva er medisinsk keramikk og hvorfor transformerer de moderne helsevesen?
